聚脲喷涂机的喷涂工艺——宿州

编辑 : 山东九旭发布时间 :2019-11-07

　　聚脲喷涂机的喷涂施工工艺分为：底材处理、聚脲涂料喷涂、后处理、密封胶施工、面漆施工（非必选项）。

　　底材处理是保证施工质量的关键，可分为金属底材和混凝土底材。

　　金属底材处理，首先将底材喷砂处理至Sa2.5级，对于焊缝等缺陷部位，用环氧腻子找平，使整个底材能够平滑过渡，待环氧腻子固化后用角磨机磨平。然后清洁底材，辊涂或刷涂两道配套底漆。

　　混凝土底材处理，对混凝土预制件进行抛丸处理，或者用角磨机、高压水枪等清除表面的灰尘、浮渣。待底材完全干燥后，用堵缝料进行表面找平，需堵缝部位待堵缝料固化后用角磨机磨平。然后清除掉表面的污物，刷涂或辊涂一道配套底漆，待用。

　　底漆重涂间隔长为24小时，短为3小时。

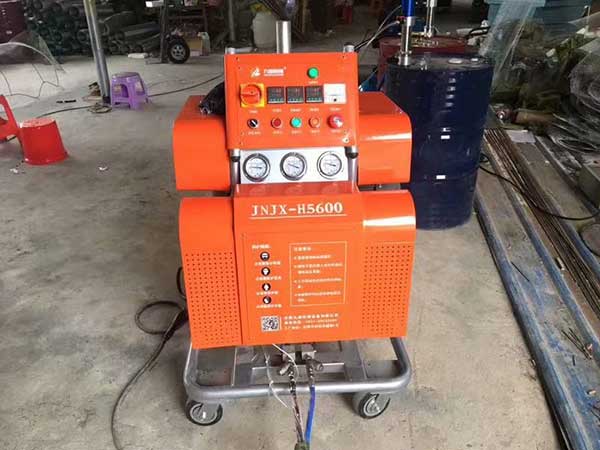

上图：H5600聚脲喷涂机

　　聚脲涂料喷涂，聚脲涂层的喷涂应在底漆施工后3～168小时内进行，如果间隔超过168小时，在喷涂聚脲涂层前一天应重新施工一道底漆，然后再施工聚脲层。在喷涂之前，应用干燥的高压空气吹掉表面的浮尘。

　　喷涂前应考虑周围环境情况，用塑料薄膜将周围可能被污染的物品遮蔽，做好周围环境的保护工作。

　　喷涂设备施工参数如下：

　　主加热器温度：A料70℃ R料75℃

　　长管保温温度：70℃

　　提料泵压力： A料80～90psi R料80～90psi

　　空气压力: 80～90psi

　　动态压力： A料 2200psi R料 2200psi
